達璞致力於金屬液壓成型的發展,成功地為許多客戶在製程上有新的開發,突破傳統工法。

製程設計服務


金屬鈑件液壓成型(SHF)



液壓成型(Hydroforming)技術是一種以液體作為壓力基礎,使金屬材料變形並緊貼於模具表面之成型技術。鈑件液壓成型與傳統沖壓成型差別在與鈑件液壓成型運用液體壓力使鈑件貼合沖頭(Punch),所以模具不需母模(Female die)。


鈑件液壓成型示意圖


液壓成型設備

透過模擬找到成型最佳參數

液壓 模擬.png

參數實際應用


實驗與模擬厚度比對



金屬管件液壓成型(THF)

液壓成形技術能夠減少半成品數量及相關銲接、組裝、加工等過程,不僅有效降低生產成本,尚可因節省相關加工製程而減輕重量,且提高結構剛性。因此達璞與國內機車大廠合作共同開發一車架,利用管件液壓成型技術製機車車架。

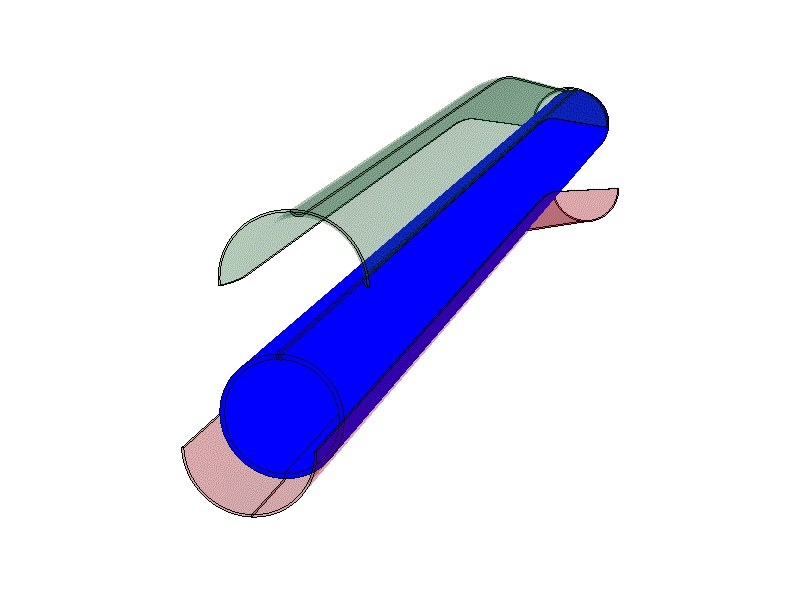

管件液壓成型示意圖

模擬管件液壓成形的順序與道次,使管件在較少道次下製做完成

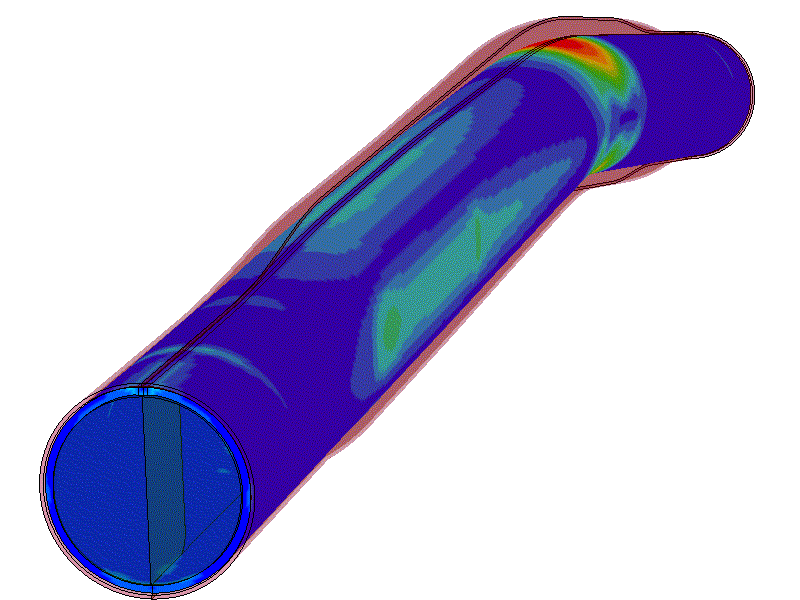

​透過厚度分布情況判斷成形是否達到厚度要求
